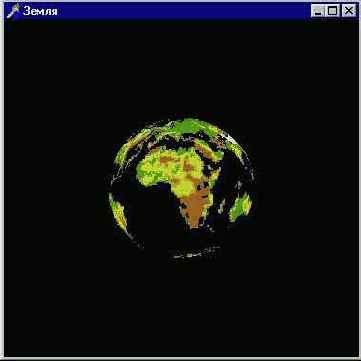

Только континенты непрозрачны




Для использования альфа-компонента потребовался вспомогательный динамический массив, в который последовательно перебрасываются данные из основного. Согласно замыслу точки с преобладанием синего цвета должны быть полупрозрачными, значение альфа для них задается маленьким, для всех остальных точек это значение равно 1 (вы можете варьировать все параметры для получения своих собственных эффектов):

GetMem (Data, ImageSize * 3); // обычный массив образа
GetMem (DataA, ImageSize * 4); // вспомогательный + альфа-компонент
// для точек try
GetDIBits (MemDC, Bitmap.Handle, 0, biHeight, Data, BMInfo, DIB RGB COLORS);
// переставляем синий и красный цвета
For I := 0 to ImageSize - 1 do begin
Temp := Data [I * 3];
Data [I * 3] := Data [I * 3 + 2];
Data [I * 3 + 2] := Temp;
end;
// точки с преобладанием синего делаем полупрозрачными
For I := 0 to ImageSize - 1 do Begin
DataA [I * 4] := Data [I * 3]; // перебрасываем данные
DataA [I * 4 + 1] := Data [I * 3 + 1];
DataA [I * 4 + 2] := Data [I * 3 + 2];
If (Data [I * 3 + 2] > 50) and // чтобы участки белого цвета
(Data [I * 3 + 1] < 200) and // не стали полупрозрачными
(Data [I * 3] < 200)
then DataA [I * 4 + 3] := 27 // степень прозрачности синего
else DataA [I * 4 + 3] := 255; // сплошным
end;
// !!! - при подготовке текстуры добавился альфа-компонент
glTexImage2d(GL_TEXTURE_2D, 0, 3, biWidth,
biHeight, 0,
GL_RGBA, // здесь надо было скорректировать
GL_UNSIGNED_BYTE, DataA);

При описании списка не забываем сортировать многоугольники, иначе появится ненужный узор:

glBlendFunc (GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA);
glNewList (Earth, GL_COMPILE);
PrepareImage ('..\earth.bmp');
// оптимальнее включать режимы только при необходимости
glEnable (GL_BLEND);
glEnable(GL_CULL_FACE); // сортировка многоугольников
glCullFace(GL_FRONT);
gluSphere (Quadric, 1.0, 24, 24);
glCullFace(GL_BACK);
gluSphere (Quadric, 1.0, 24, 24);
glDisable(GL_CULL_FACE); // отключаем режимы
glDisable (GL_BLEND);
glEndList;

Думаю, здесь все понятно, и мы можем перейти к следующему примеру, чтобы научиться накладывать несколько текстур, что реализуется в проекте из подкаталога Ex90 (Рисунок 4.63).
