OpenGL в Delphi

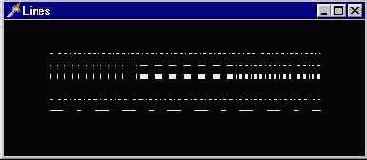

Рисунок 2. 1. Несколько готовых





procedure TfrmGL. drawOneLine(xl, yl, x2, y2: GLfloat);
begin glBegin(GL_LINES);
glVertex2f glVertex2f glEnd;
end;
(2 * xl / ClientWidth - 1. 0, yl (2 * x2 / ClientWidth - 1. 0, y2
/ ClientHeight - 0. 5); / ClientHeight - 0. 5);

Содержательная часть кода перерисовки окна выглядит так:

glColor3f (1. 0, 1. 0, 1. 0); // все отрезки рисуются белым
// вторая строка: рисуется 3 отрезка, все с различной штриховкой
glEnable (GL_LINE_STIPPLE);
glLineStipple (1, $0101); // точечный
drawOneLine (50. 0, 125. 0, 150. 0, 125. 0);
glLineStipple (1, $OOFF); // штрихи
drawOneLine (150. 0, 125. 0, 250. 0, 125. 0);
glLineStipple (1, $1C47); // штрих-пунктир
drawOneLine (250. 0, 125. 0, 350. 0, 125. 0);

// третья строка: рисуется три широких отрезка с той же штриховкой
glLineWidth (5. 0); // задаем ширину линии
glLineStipple (1, $0101);
drawOneLine (50. 0, 100. 0, 150. 0, 100. 0);
glLineStipple (1, $00FF);
drawOneLine (150. 0, 100. 0, 250. 0, 100. 0);
glLineStipple (1, $1C47);
drawOneLine (250. 0, 100. 0, 350. 0, 100. 0);
glLineWidth (1. 0);
// в первой строке рисуется 6 отрезков, шаблон "пунктир/точка/пунктир",
// как части одного длинного отрезка, без вызова процедуры
drawOneLine glLineStipple (1, $1C47);
glBegin (GL_LINE_STRIP);
for i: = 0 to 6 do
glVertex2f ( 2 * (50. 0 + (i * 50. 0)) / ClientWidth - 1. 0, 75. 0 / ClientHeight);
glEnd;
// Четвертая строка - аналогичный результат, нf 6 отдельных отрезков
for i: = 0 to 5 do
drawOneLine (50. 0 + i * 50. 0, 50. 0, 50. 0 + (i+l) * 50. 0, 50. 0); // пятая строка - рисуется один штрихпунктирный отрезок, множитель = 5 glLineStipple (5, $1С47);
drawOneLine (50.0, 25.0, 350.0, 25.0);

В заключение разговора по поводу линий посмотрите проект из подкаталоге Ех17 - модифицированный пример с отслеживанием позиции курсора Теперь картинка напоминает бенгальский огонь - рисуются отрезки случайного цвета, длины, штриховки:

glEnable (GL_LINE_STIPPLE) ;
For i := 1 to 100 do begin ,
glColor3f (random, random, random);
glLineStipple (random (5), random ($FFFF) ) ;
glBegin (GL_LINES);
glVertex2f (xpos, ypos) ;
glVertex2f (xpos + 0.5 * random * sin (random (360)),
ypos + 0.5 * random * cos (random (360)));
glEnd;
end;
